Konstrukcja suszarki półkowej

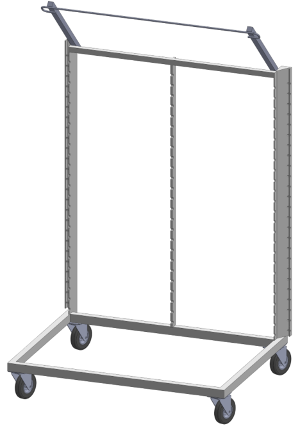

Metalowy stelaż

Wykonany z zamkniętych profili stalowych o specjalnym kształcie, malowany proszkowo lub ocynkowany.

Suszarka półkowa do sitodruku - konstrukcja - stelaż

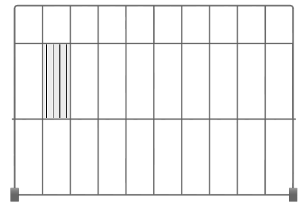

Półki

Półki, ocynkowane lub malowane proszkowo, wykonane są ze zgrzewanych i spawanych punktowo drutów stalowych.

Standardowy wymiar oczka siatki w półce wynosi 18 cm x 9 cm.

W przedniej części półki umieszczone są dystanse, wykonane z metalu lub tworzywa, zapewniające stałą odległość pomiędzy poszczególnymi półkami.

Suszony nakład w postaci arkuszy można wysuwać bez podnoszenia półek. Konstrukcja półki jest dostosowana do wymiarów i obciążenia zgodnie z zamówieniem klienta. W naszych suszarkach półki nie mają dodatkowych dystansów od przodu nawet przy długości przekraczającej 200cm.

Stosujemy dwa rodzaje dystansów - okrągłe lub w postaci słupków.

Suszarka półkowa do sitodruku - konstrukcja - półka

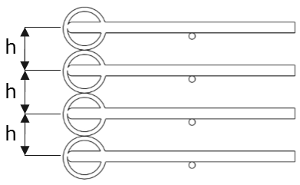

Dystanse okrągłe

Umożliwiają jednoczesne podnoszenie i opuszczanie dużej ilości półek.

Wymiar ”h” dla tych dystansów standardowo wynosi: 24mm, 27mm, 32mm, 50mm.

Suszarka półkowa do sitodruku - konstrukcja - dystanse okrągłe

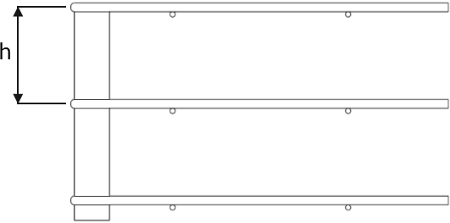

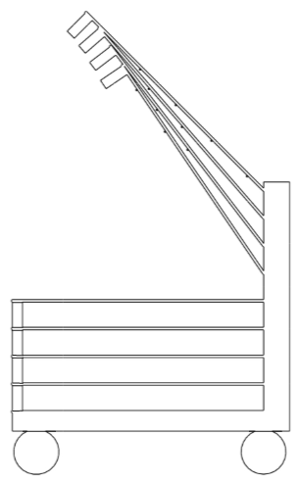

Dystanse słupkowe

Wymiar „h” powyżej 50mm.

Suszarka półkowa do sitodruku - konstrukcja - dystanse słópkowe
Suszarka półkowa do sitodruku - konstrukcja - dystanse słópkowe

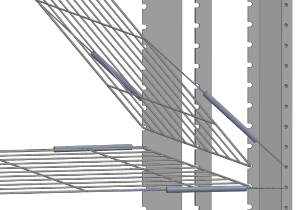

System mocowania półek

Sprężyny i haczyki mocujące półki do stelaża, umożliwiają podniesienie i utrzymanie pólek w położeniu górnym.

Suszarka półkowa do sitodruku - konstrukcja - mocowanie półek

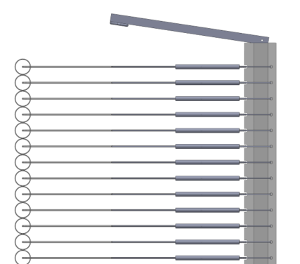

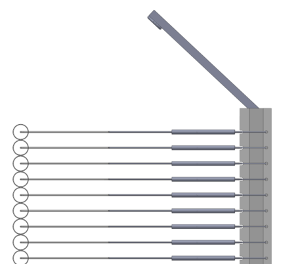

Opór górny

Metalowy element ograniczający górne położenie półek. Element ten może być składany.

Suszarka półkowa do sitodruku - konstrukcja - opór
Suszarka półkowa do sitodruku - konstrukcja - opór

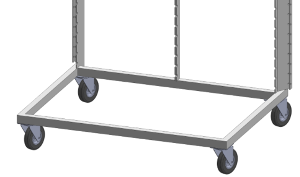

Koła

Skrętne, ułożyskowane koła mogą być dostosowane do specyficznych warunków pracy, np. z hamulcem, odporne na temperaturę.

Suszarka półkowa do sitodruku - konstrukcja - koła
